单相计量

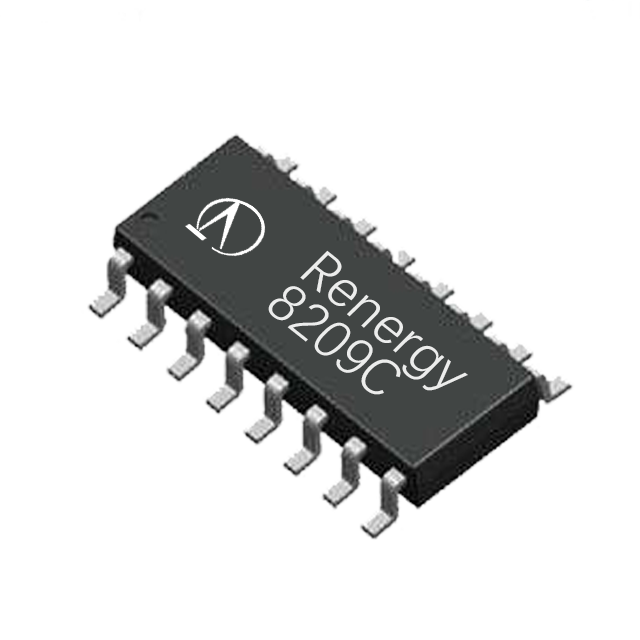

单相计量芯片RN8209系列
1、提供三路∑-△ADC
2、有功电能误差在 8000:1 动态范围内<0.1%，支持 IEC62053-22：2003 标准要求
3、无功电能误差在 8000:1 动态范围内<0.1%，支持 IEC62053-23：2003 标准要求
4、提供两路电流和一路电压有效值测量，在 1000:1 动态范围内，有效值误差<0.1%
5、提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分
6、提供三路 ADC 的瞬时采样值
7、潜动阈值可调
8、提供反相功率指示
9、提供电压通道频率测量
10、提供电压通道过零检测
11、提供参考基准监测功能
- 1+：￥7.7
- 50+：￥7.5
- 5000+：6.8
- 50000+：更多优惠
提供三路∑-△ADC
有功电能误差在 8000:1 动态范围内<0.1%，支持 IEC62053-22：2003 标准要求
无功电能误差在 8000:1 动态范围内<0.1%，支持 IEC62053-23：2003 标准要求
提供两路电流和一路电压有效值测量，在 1000:1 动态范围内，有效值误差<0.1%
提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分
提供三路 ADC 的瞬时采样值
潜动阈值可调
提供反相功率指示
提供电压通道频率测量
提供电压通道过零检测
提供参考基准监测功能
软件校表：
电表常数(HFConst)可调 提供增益和相位校正
提供有功、无功、有效值 offset 校正
提供小信号校表加速功能
提供配置参数自动校验功能
提供 SPI/UART 接口
具有电源监控功能
具备电能寄存器定时冻结功能
UART 的 RX 输入引脚同时具备管脚复位功能
RN8209 +5V/3.3V 电源供电，功耗典型值为 15mW@5V、8mW@3.3V
内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃
采用 SSOP24（RN8209D）/SOP16L（RN8209C）绿色封装
管脚定义：
典型应用：
