概 述

CH438 是八UART 芯片，包含八个兼容16C550 或者16C750 的异步串口，支持最高4Mbps 的通讯波特率，可以用于单片机/嵌入式系统的RS232 串口扩展、带自动硬件速率控制的高速串口、RS485通讯等。下图为其一般应用框图。

特 点

> 支持5、6、7 或者8 个数据位以及1 或者2 个停止位。

> 支持奇、偶、无校验、空白0、标志1 等校验方式。

> 可编程通讯波特率，支持115200bps 以及最高达4Mbps 的通讯波特率。

> 内置128 字节的FIFO 先进先出缓冲器，支持4 个FIFO 触发级。

> 支持MODEM调制解调器信号CTS、DSR、RI、DCD、DTR、RTS，可由75232芯片转成RS232电平。

> 支持硬件流控制信号CTS 和RTS 自动握手和自动传输速率控制，兼容TL16C550C。

> 支持串口帧错误检测、支持Break 线路间隔检测。

> 内置时钟振荡器，支持频率范围0.9216MHz～32MHz 的晶体，默认使用22.1184MHz 晶体。

> 提供10MB 速度的8 位被动并行接口连接单片机。

> 并行接口包含8 位数据总线，7 位地址，3 线控制：片选输入、写选通以及可选的读选通。

> 支持直接地址和复用地址方式：直接输入7位地址或者由ALE 信号控制从数据总线锁存地址。

> 中断输出引脚是可选连接，低电平有效，可以通过查询寄存器中的中断标志位代替。

> 支持5V 或者3.3V 电源电压，支持串口低功耗睡眠模式。

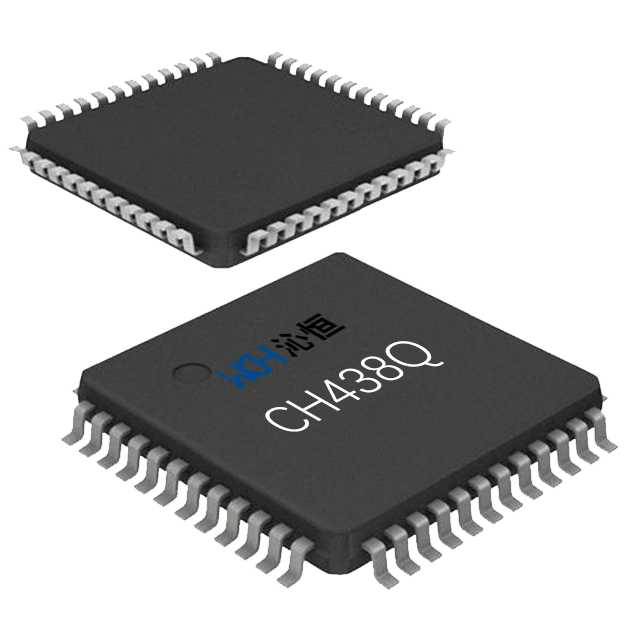

> 提供LQFP-44 和LQFP-128 无铅封装，兼容RoHS。

封 装
