单相计量

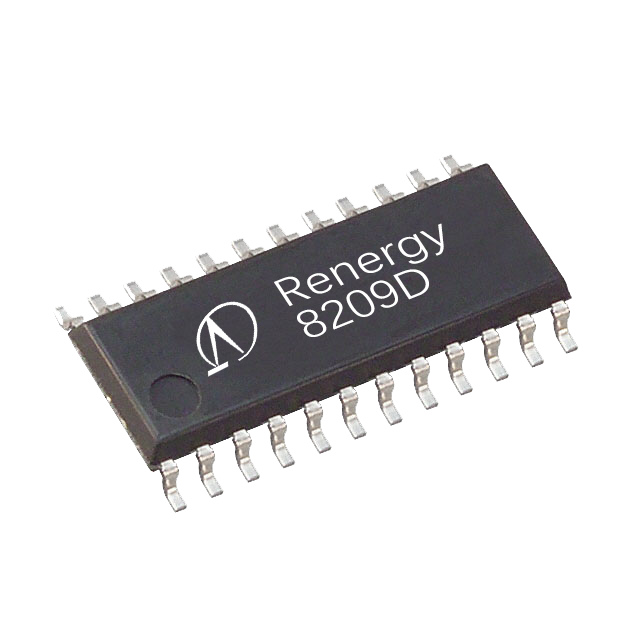

单相计量芯片RN8209系列
◆ 提供三路∑-△ADC
◆ 有功电能误差在8000:1动态范围内<0.1%,支持IEC62053-22:2003标准要求
◆ 无功电能误差在8000:1动态范围内<0.1%,支持IEC62053-23:2003 标准要求
◆ 提供两路电流和一路电压有效值测量,在1000:1动态范围内,有效值误差<0.1%
◆ 提供一路脉冲频率发生器,可用于对用户自定义功率进行电能量累加积分
◆ 提供三路ADC的瞬时采样值
◆ 潜动阈值可调
◆ 提供反相功率指示
◆ 提供电压通道频率测量
◆ 提供电压通道过零检测
◆ 提供参考基准监测功能
- 1+:¥7.7
- 50+:¥7.5
- 5000+:6.8
- 50000+:更多优惠
◆ 提供三路∑-△ADC
◆ 有功电能误差在8000:1动态范围内<0.1%,支持IEC62053-22:2003标准要求
◆ 无功电能误差在8000:1动态范围内<0.1%,支持IEC62053-23:2003 标准要求
◆ 提供两路电流和一路电压有效值测量,在1000:1动态范围内,有效值误差<0.1%
◆ 提供一路脉冲频率发生器,可用于对用户自定义功率进行电能量累加积分
◆ 提供三路ADC的瞬时采样值
◆ 潜动阈值可调
◆ 提供反相功率指示
◆ 提供电压通道频率测量
◆ 提供电压通道过零检测
◆ 提供参考基准监测功能
软件校表
◆ 电表常数(HFConst)可调
◆ 提供增益和相位校正
◆ 提供有功、无功、有效值offset校正
◆ 提供小信号校表加速功能
◆ 提供配置参数自动校验功能
提供SPI/UART接口
具有电源监控功能
具备电能寄存器定时冻结功能
UART的RX输入引脚同时具备管脚复位功能
RN8209D+5V/3.3V电源供电,功耗典型值为15mW@5V、8mW@3.3V
内置1.25V±1% 参考电压,温度系数典型值5ppm/℃,最大15ppm/℃
采用SOP24绿色封装
◆ 能够测量有功功率、无功功率、有功能量、无功能量,并能同时提供两路独立的有功功率和有效值、电压有效值、线频率、过零中断等,可以实现灵活的防窃电方案。
◆ 支持全数字的增益、相位和offset校正。有功电能脉冲从PF管脚输出,无功电能脉冲/用户自定义电能脉冲频率从QF引脚输出。
◆ 提供串行接口SPI和UART,方便与外部MCU之间进行通信。
◆ 内部的电源监控电路可以保证上电和断电时芯片的可靠工作。
